Neskatoties uz dzīvošanu pasaulē, kas ir pilna ar elektronikas sīkrīkiem, elektronika joprojām saglabā noslēpuma plīvuru. Elektronisko projektu darbības mehānismi šķiet tik abstrakti, jo nekas nav redzams, strādājot pie sīkrīkiem. Bez pārvietojamiem pārnesumiem, šahtām un tamlīdzīgi, drukātajā shēmā nekas nav redzams. Jūs nevarat redzēt pašreizējo plūsmu, tikai no tā izrietošos rezultātus. Tādejādi elektronikas izgatavošana kā hobijs šķiet daudziem iespējamiem elektronikas projektu veidotājiem biedējoša iezīme. Veidojot kaut ko bez pilnīgas izpratnes par tās teoriju, tas nav iedomājams.
Bet patiesībā ir iespējams veidot projektus ar nelielu izpratni par tās teoriju. Lai gan zināšanas par elektronikas teoriju izrādīsies vairāk nekā noderīgas, tā nav būtiska daļa vienkāršu, bet noderīgu projektu veidošanā. Labs veids, kā sākt, ir vispirms iepazīties ar shēmā izmantotajām sastāvdaļām un to funkcijām.
Iespiestā shēma - pilsēta, kas nekad nakšņo
Vai šis Ņujorkas atmosfēras skatījums jums nenorāda uz iespiedshēmas plates? Līdzīgi kā pilsētās darbojas, PCB komponenti darbojas kopā, lai izveidotu pilnīgu sistēmu, lai darbinātu mūsu ierīces. Pēc tam, kad jūs domājat, ka šādos virzienos ir tik daudz dažādu komponentu PCB, tā vairs nebūs pārāk sveša ideja. Lai palīdzētu jums sākt, mēs iepazīstināsim ar 15 plaši izmantojamiem elektroniskajiem komponentiem, kas uzstādīti uz drukātajām shēmām!
1. Rezistori
Axial rezistori un to krāsaini rezistori krāsu kodi Rezistori ir viens no visbiežāk izmantotajiem PCB komponentiem un, iespējams, ir visvienkāršāk saprotams. To funkcija ir izturēt strāvas plūsmu, izkliedējot elektroenerģiju kā siltumu. Tie nonāk daudzos dažādos veidos, kas izgatavoti no dažādiem materiāliem, bet klasiskais rezistors, kas visvairāk pazīstams ar hobiju, ir „aksiālie” rezistori ar vadiem abos garos galos un ķermenis ar krāsainiem gredzeniem. Šie gredzeni ir kods, kas norāda to pretestības vērtību. Ja neesat pārliecināts par to, kā to izdarīt, apskatiet mūsu rakstu par rezistoru krāsu kodu atšifrēšanu !
2. Kondensatori

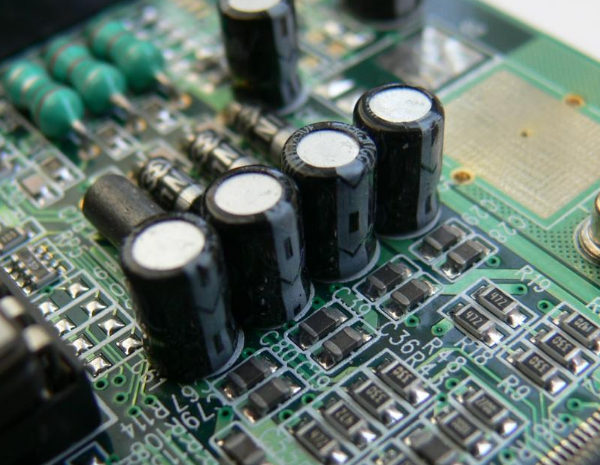

Radiālie elektrolītiskie kondensatori, kas uzstādīti uz PCB Kondensatori ir nākamais visbiežāk sastopamais komponents, ko jūs atradīsiet uz PCB, un parasti to skaits ir lielāks par rezistoriem. Kondensatoru funkcija ir uz laiku turēt elektrisko lādiņu un atbrīvot to, kad citur ķēdē ir nepieciešama lielāka jauda. Parasti tas tiek darīts, savācot pretējos lādiņus uz diviem vadošiem slāņiem, kas atdalīti ar izolējošu vai dielektrisku materiālu. Kondensatori bieži tiek iedalīti pēc vadītāja vai dielektriskā materiāla, kas rada daudzus tipus ar atšķirīgām īpašībām no augstas kapacitātes elektrolītiskajiem kondensatoriem, dažādiem polimēru kondensatoriem līdz stabilākiem keramikas disku kondensatoriem. Daži no tiem ir līdzīgi kā aksiālie rezistori, bet klasiskais kondensators ir radiāls stils ar diviem vadiem, kas izvirzīti no tā paša gala.
3. Induktori
Dažāda veida induktori (avots: eeweb)
Induktori ir pēdējie lineāro pasīvo komponentu grupā, kā arī rezistori un kondensatori. Tāpat kā kondensatori, tie arī uzglabā enerģiju, bet elektrostatiskās enerģijas uzglabāšanas vietā induktori enerģiju uzglabā magnētiskā lauka formā, kas ģenerē strāvu caur tiem. Vienkāršākais induktors ir stieples spole. Jo lielāks ir tinumu skaits, jo lielāks magnētiskais lauks un līdz ar to induktivitāte. Jūs varat atrast tos iesaiņotiem magnētiskajā kodolā, kas nāk dažādās formās. Tas kalpo, lai būtiski palielinātu magnētisko lauku un tādējādi saglabāto enerģiju. Induktori bieži tiek izmantoti, lai filtrētu vai bloķētu konkrētus signālus, piemēram, bloķētu traucējumus radioiekārtās vai izmanto kopā ar kondensatoriem, lai manipulētu ar AC signāliem komutācijas režīmā.
4. Potenciometri
Potenciometri ir mainīga rezistora veids. Tie parasti ir pieejami rotācijas un lineārajos tipos. Pagriežot rotējošā potenciometra pogu, pretestība ir mainīga, jo slīdņa kontakts tiek pārvietots pa puscirkulāru rezistoru. Klasisks rotējošo potenciometru piemērs ir skaļuma regulators uz radio, kur rotējošais potenciometrs kontrolē strāvas daudzumu pastiprinātājam. Lineārais potenciometrs ir vienāds, izņemot to, ka pretestība ir mainīta, virzot pretestības slīdošo kontaktu lineāri. Tie ir lieliski, ja laukā ir nepieciešama precīza regulēšana.
5. Transformatori
Dažādu veidu transformatori Transformatoru funkcija ir nodot elektroenerģiju no vienas ķēdes uz citu, palielinot vai samazinot spriegumu. Var teikt, ka spriegums tiek pārveidots. Līdzīgi kā induktoriem, tie sastāv no mīksta dzelzs kodola ar vismaz diviem apvijiem stieples spoliem - primārajai spolei, pirmajai vai avota ķēdei, un sekundāro spoli ķēdei, kur enerģija tiek pārnesta uz. Jūs, iespējams, esat redzējuši lielus rūpnieciskos transformatorus uz telegrāfa stabiem; tie pakāpeniski samazina spriegumu no gaisvadu pārvades līnijām, parasti vairākiem simtiem tūkstošu voltu, līdz dažiem simtiem voltu, kas parasti ir vajadzīgi mājsaimniecības vajadzībām.
6. Diodes
Ilgāks vads norāda anodu caur caurumu cauruma LED ierīci Līdzīgi kā vienvirziena ielā, diodes ir ierīce, kas ļauj strāvai strādāt tikai vienā virzienā no anoda (+) līdz katodam (-). Tas tiek darīts ar nulles pretestību vienā virzienā un augstu pretestību otrā virzienā. Šo funkciju var izmantot, lai bloķētu strāvu no nepareiza virziena, kas var izraisīt bojājumus. Populārākā diode ar hobistiem ir gaismas diodes vai gaismas diodes. Kā norāda pirmā nosaukuma daļa, viņi tiek izmantoti, lai izstarotu gaismu, bet ikviens, kurš mēģinājis lodēt, zina, tas ir diodes, tāpēc ir svarīgi, lai orientācija būtu pareiza, pretējā gadījumā gaismas diode nedeg .
7. Transistori
Individuāli iepakoti bipolārie tranzistori (BJT) Transistori tiek uzskatīti par mūsdienu elektronikas pamatelementiem. Vairākos miljardos var atrast vienā IC mikroshēmā. Bet tranzistori ir vienkārši pastiprinātāji un elektroniskie slēdži. Tie ir vairāki veidi, un bipolārā tranzistors ir visizplatītākais veids. Tos var tālāk iedalīt NPN un PNP versijās. Bipolāriem tranzistoriem ir 3 tapas - pamatne, savācējs un emitētājs. NPN tipam, kad strāva (parasti maza strāva) plūst no bāzes uz emitentu, tad tā ieslēdz citu ķēdi, kas izraisa strāvu (parasti daudz lielāku) plūsmu no kolektora uz emitētāju. PNP tranzistors virzieni ir apgriezti. Cita veida tranzistors, ko sauc par lauka efekta tranzistoru vai FET, izmanto elektrisko lauku, lai aktivizētu citu ķēdi.
8. Silīcija kontrolēts taisngriezis (SCR)
Silīcija kontrolētie taisngrieži (SCR) ir līdzīgi kā tranzistori un diodes - patiesībā tie ir divi tranzistori, kas strādā kopā. Viņiem ir arī trīs vadi, bet tie sastāv no četriem silīcija slāņiem, nevis trīs, un tie darbojas tikai kā slēdži, nevis pastiprinātāji. Vēl viena svarīga atšķirība ir tā, ka slēdža aktivizēšanai ir vajadzīgs tikai viens impulss, bet strāvu nepārtraukti jāpiemēro viena tranzistora gadījumā. Tie ir vairāk piemēroti, lai pārslēgtu lielāku jaudu.
9. Integrētās shēmas
IC vai integrālās shēmas ir tieši tādas, ka tās ir shēmas un komponenti, kas ir sarukuši uz pusvadītāju materiāla plāksnēm. Milzīgais komponentu skaits, kas var tikt ievietots vienā mikroshēmā, ir pirmais kalkulators un tagad jaudīgie datori no viedtālruņiem uz superdatoriem. Tie parasti ir plašākas ķēdes smadzenes. Ķēde parasti ir apvilkta melnā plastmasas korpusā, kas var būt visu formu un izmēru un ar redzamiem kontaktiem, neatkarīgi no tā, vai tie ir no ķermeņa izplūstošie vadi, vai, piemēram, kontaktu spilventiņi, piemēram, ar tādām BGA mikroshēmām.
10. Kristāla oscilatori
Kristāla oscilatori nodrošina pulksteni daudzās ķēdēs, kurām nepieciešami precīzi un stabili laika elementi. Tie rada periodisku elektronisku signālu, fiziski izraisot pjezoelektrisko materiālu, kristālu, un tādējādi arī nosaukumu. Katrs kristāla oscilators ir paredzēts vibrēt noteiktā frekvencē un ir stabilāks, ekonomiskāks un tam ir mazs formas faktors, salīdzinot ar citām laika noteikšanas metodēm. Šā iemesla dēļ tos parasti izmanto kā precīzus mikrokontrolleru taimeri vai biežāk kvarca pulksteņos.
11. Slēdži un releji
Pamata un viegli pamanāma sastāvdaļa, slēdzis ir vienkārši barošanas poga, lai kontrolētu strāvas plūsmu ķēdē, pārslēdzoties starp atvērtu vai slēgtu ķēdi. Tie ir diezgan atšķirīgi fiziskā izskata ziņā, sākot no slīdņa, rotācijas, spiedpogas, sviras, pārslēgšanas, taustiņu slēdžiem un saraksta. Līdzīgi relejs ir elektromagnētiskais slēdzis, ko darbina ar solenoīdu, kas kļūst par sava veida pagaidu magnētu, kad strāva plūst caur to. Tie darbojas kā slēdži un var arī pastiprināt nelielas strāvas uz lielākām strāvām.
12. Sensori
Temperatūras , ultraskaņas attāluma un gaismas sensoru moduļi no Seeed Grove sistēmas Sensori ir ierīces, kuru uzdevums ir noteikt izmaiņas vides apstākļos un radīt elektrisko signālu, kas atbilst šai izmaiņai un kas tiek nosūtīts uz citām ķēdes elektroniskajām sastāvdaļām. Sensori pārveido enerģiju no fiziskas parādības uz elektroenerģiju, un tāpēc tie darbojas, pārveidotāji (pārveido enerģiju vienā formā citā). Tie var būt jebkas no pretestības veida pretestības temperatūras detektorā (RTD), līdz LED, kas atklāj signālus, kas atrodas, piemēram, televizora tālvadības pultī. Ir dažādi sensori dažādiem vides stimuliem, piemēram, mitruma, gaismas, gaisa kvalitātes, skārienjutības, skaņas, mitruma un kustības sensoriem.
