Automātiskā PCB montāžas mašīna
■ Izvietojuma līmenis līdz 20 000 CPH
■ Izvietošanas precizitāte 0,01 mm
■ Padevējs Ietilpība 80 gab. 8 mm lentes padevēji

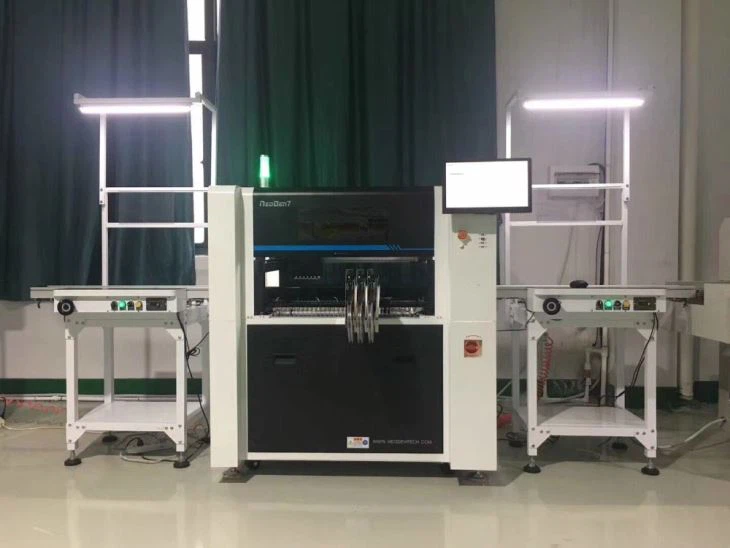

NeoDen N10P ir augstas veiktspējas ātrgaitas savākšanas un novietošanas iekārta, kas izstrādāta, lai palielinātu SMT ražošanas ātrumu un ražu, izmantojot jaudīgu konfigurāciju un augsta līmeņa automatizāciju.
Inteliģentā redze: ietver visaptverošu kameras konfigurāciju: divu atzīmju kamera + priekšējā lidojošā kamera + IC kamera. Tā atbalsta plašu komponentu diapazonu no 0201 līdz 40 mm × 40 mm (maksimālais augstums 16 mm).
Product Details ofAutomātiskā PCB montāžas mašīna
NeoDen n10P automātiskā PCB montāžas mašīna
IezīmeAutomātiskā PCB montāžas mašīna
1. Sistēmai ir pievienota automātiskās sprauslu maiņas funkcija. 39 sprauslu pozīcijas palielina integrētās izvietošanas ātrumu un elastību.
2. IC kamera uzlabo IC fotoattēlu izmēru un realizē automātisku kalibrēšanu ar automātisku sprauslu maiņu.
3. Automātiska sprauslas augstuma kalibrēšana.
4. Palieliniet otrreizējās pārstrādes ērtību, pievienojot izmešanas kasti.
5. 80 lentes padevēji, lai palielinātu vienlaicīgas padeves jaudu skaitu.
Automātiskās PCB montāžas mašīnas tehniskie parametri
| Galvas skaits | 8 | Ātrums | 20 000 CPH (maks.) |
| Pozīcijas precizitāte | ±0,01 mm | Komponentu diapazons | Lidojošā kamera: 0201-22mmx22mm |
| PCB izmērs | Min . 50mmx50 mm | IC kamera: 0201-40mmx40mm | |
| Maks.: 450mm * 1500mm (bez IC paplātes) | Maksimālais augstums: 16 mm | ||
| 395 mm * 1500 mm (ar IC paliktni) | Jauda | 600 W, vienfāzes, 220 V/110 V, 50 Hz/60 Hz | |
| PCB biezums | 0,2-3,5 mm | Padevēja jauda | Lente un spole: 80 gab (33 priekšējie+47 aizmugurējie) |
| Gaisa avots | 0,6 Mpa–0,8 Mpa | IC paplāte: 1 | |
| Plūsmas ātrums | 37L/min | Svars | 1000 kg |
| Izmērs | 1289mmx1254mmx1386mm | Iepakojuma izmērs | 1320mmx1290mmx1456mm |
Sīkāka informācija
Piederumi
|
Instrumentu kaste (14 collas)*1 Šķērsskrūvju komplekts ar galvu (5*10)*5 |
Krūzes galvas skrūves (5*14)*5 M5 plakanie starplikas*5 M5 elastīgās starplikas*5 Krūzes galvas skrūves (4*16)*5 M4 plakanie starplikas*5 M4 elastīgās starplikas*5 Kaklasaites*4 PCB pozicionēšanas bloka montāža*1 PCB pozicionēšanas bloks*9 Apaļie magnēti (D10*2)*9 Padevēja solenoīda vārsts (333-C4ZP)*1 Sprausla: 10 gab (CN040-1PC; CN065-2PCS; CN100-2GAB; CN140-2GAB; CN220-1PC; CN400-1PC; CN750-1PC) Demonstrācijas PCB*1 Peles un tastatūras paliktnis *1 Monitora statīvs*1 Strāvas vads: 1 |
Par mums
rūpnīca
sertifikācija
izstāde
NeoDen nodrošina pilnus smt montāžas līnijas risinājumus, tostarp SMT reflow krāsni, viļņu lodēšanas iekārtu, savākšanas un novietošanas iekārtu, lodēšanas pastas printeri, PCB iekrāvēju, PCB izkraušanas ierīci, mikroshēmu montāžas iekārtu, SMT AOI iekārtu, SMT SPI iekārtu, SMT X-Ray mašīna, SMT montāžas līnijas iekārtas, PCB ražošanas iekārtas, iespējams, nepieciešamas SMT rezerves daļas utt. vairāk informācijas.
