Izvēlieties un novietojiet PCB
Neoden4 izvēlieties un novietojiet PCB video

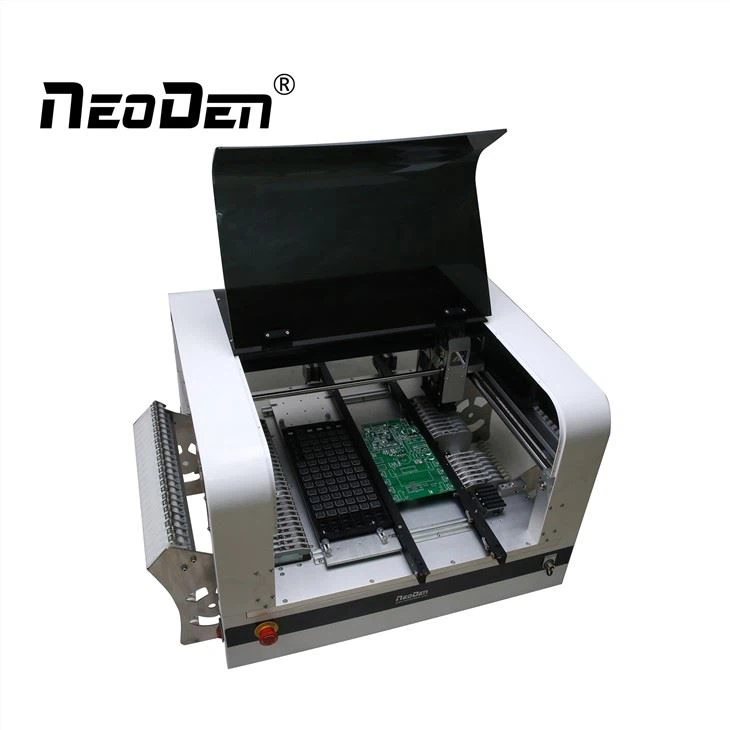

Neoden4 izvēlieties un novietojiet PCB
Iezīmēt
Tiek atbalstīti elektriskās lentes un ruļļu padevēji, vibrācijas padevēji un virtuālās paplātes padevēji.
Sakarā ar arhitektūras elastīgumu un nepieciešamību strādāt ar pieejamu daudzumu detaļu daudzumu, īsās lentes var konfigurēt arī uz mašīnas gultas.
Jebkura izmēra sprausla var uzstādīt jebkurā no četrām galvas vietām, tāpēc viena mašīna var apstrādāt visas nepieciešamās sastāvdaļas bez nepieciešamības pēc sprauslas izmaiņām.
Ar atsperi ielādētām sprauslām vienkārši ieslēdzas un izvelk no galvas.
Jebkuru sprauslu var uzstādīt jebkurā no četrām galvas vietām.
Specifikācija
| Produkta nosaukums | Neoden4 izvēlieties un novietojiet PCB |
|
Mašīnas stils |
Vientuļnieks ar 4 galvām |
|
Izvietošanas ātrums |
4000cph |
|
Ārējā dimensija |
L 680*W 870*H 460mm |
|
Maksimālais piemērojamais PCB |
290 mm*1200 mm |
|
Barotavas |
48gab |
|
Vidējā darba jauda |
220V/160W |
|
Komponentu diapazons |
Mazākais izmērs: 0201 |
|
Lielākais izmērs: TQFP240 |
|
|
Maksimālais augstums: 5mm |
Detaļa
Auto sliedes
A. Atbalsta savienojums ar parasto konveijeru tieši.
B. Iestatiet barošanas pozīciju jebkur.
C. Mount Overgon Doves viegli.
Četras sprauslas
Var uzstādīt jebkuru izmēra sprauslu
Projektēts suspendētā, pilnībā simetriskā
Montēt vienlaikus ar 360 grādiem
Redzes sistēma
(augšējā izskata un lejupejoša kamera)
Aprīkot ar ātrgaitas nozares CCD kamerām
Ļoti uzlabota izvietojuma precizitāte no 0201 līdz BGA
Elektroniskie padevēji
8 mm lentes un ruļļu padevēji
Pieņem barošanas kļūdu labojumu paņēmienu
apstrādājiet līdz 5 atsevišķām caurulēm
Iesaiņojums
Transportēt
1. Veiciet nepieciešamos drošības pasākumus, lai paceltu vai pārvietotu, lai novērstu otrādi vai nokrist.
Atvērt
1. Lūdzu, izlasiet visu instrukciju koka kastē
2. Neragiet iesaiņojuma lenti ar nazi, lai izvairītos no mašīnas saskrāpēšanas
3. Saglabājiet visu iesaiņošanas materiālu.
Uzstādīšana
1. Lūdzu, novietojiet mašīnu horizontālā vietā.
2. Lūdzu, saglabājiet grīdu tīru un sausu, un mašīnai jābūt iezemētai, lai novērstu elektrisko triecienu vai noplūdi.
Nodrošiniet vienas pieturas SMT montāžas ražošanas līniju
Par Neoden Tech
rūpnīca
sertifikācija
izstāde
Ja jums nepieciešams, lūdzu, sazinieties ar mums!
FAQ
Q1.Vai Neoden4 ir tiešsaistes mašīna ar dzelzceļu?
Jā, Neoden4 ir pieejams divās versijās:
Ar iekšējo sliedi (pilnībā automatizētām SMT līnijām)
Bez iekšējās sliedes (pusautomātiskai vai patstāvīgai darbībai)
Izvēlieties versiju, pamatojoties uz jūsu ražošanas prasībām.
Q2.Kādus PCB izmērus atbalsta Neoden4?
Ar iekšējo dzelzceļu:
Bez vafeļu paplātes: 290 x 1500 mm
Ar 1 vafeļu paplāti: 140 x 1500 mm
Bez iekšējās sliedes:
Bez vafeļu paplātes: 310 x 400 mm
Ar 1 vafeļu paplāti: 140 x 400 mm
Q3. Vai Neoden 4 4- galvas izvēles un vietas mašīnai ir CE sertifikācija?
Jā, Neoden4 ir sertificējis ar CE atzīmi Tüv Nord.
