Izvēlieties un novietojiet galddatoru
NeoDen 3V ražošana ir pārtraukta. Vai meklējat jauninājumu?
Atklājiet NeoDen YY1 — jaudīgāku un izmaksu{1}}efektīvāku alternatīvu, kas radīta, lai pārsniegtu jūsu vajadzības.
NeoDen 3V Pick and Place Desktop Machinevideo
NeoDen 3V Izvēlieties un novietojiet galddatoru
Funkcija
Tam ir divas galviņas, 24 padeves sloti, redzes sistēma un elastīga pozicionēšanas sistēma, kas ir piemērota prototipu veidošanai, mazu -vidēju sēriju ražošanai ar stabilu veiktspēju un pieņemamu cenu.
Specifikācija
|
Produkta nosaukums |
NeoDen 3V Izvēlieties un novietojiet galddatoru |
|
Galvu skaits |
2 |
|
Izlīdzināšana |
Vīzija |
|
Rotācija |
±180 grādi |
|
Izvietojuma līmenis |
5000CPH (bez redzes); 3500 CPH (ar redzi) |
|
Padevēja jauda |
Lentes padevējs: 24 (visi 8 mm) |
|
Vibrācijas padevējs: 0~5 |
|
|
Paplātes padevējs: 5–10 (atbalstīta pielāgošana) |
|
|
Dēļa izmērs |
Maksimums: 320*420mm |
|
Komponentu diapazons |
Mazākās sastāvdaļas: 0402 |
|
Lielākās sastāvdaļas: TQFP144 |
|
|
Maksimālais augstums: 5 mm |
|
|
Sūkņu skaits |
3 |
|
Izvietojuma precizitāte |
±0,02 mm |
|
Operētājsistēma |
Windows XP{0}}NOVA |
|
Jauda |
160~200W |
|
Elektrības apgāde |
110V/220V |
|
Mašīnas izmērs |
820(G)*650(W)*410(H)mm |
|
Iepakojuma izmērs |
1001(G)*961(W)*568(H)mm |
| N.W./G.W. |
55 kg/80 kg |
Sīkāka informācija
Pilna redze 2 galvas sistēma
2 augstas-precizitātes izvietošanas galviņas ar ±180 grādiem
rotācija varētu apmierināt vajadzību pēc plaša spektra komponentiem
Patentēta automātiskā pīlinga{0}}kaste
Patentēti elektromagnētiskie izpildmehānismi, no kuriem jums nav jāatbrīvojas
iztērēto neilona plēvi manuāli, kas ietaupa vairāk laika un pūļu.
Elastīga PCB pozicionēšana
Izmantojot PCB atbalsta stieņus un tapas, kur vien vēlaties
lai ievietotu PCB un neatkarīgi no tā formas,
ar visu var labi tikt galā.
Integrēts kontrolieris
Stabilāka veiktspēja un vieglāk veicama apkope.
Nodrošiniet vienas -stop SMT montāžas ražošanas līniju
Saistīts produkts
 |
 |
 |
| Trafarets prstarp FP2636 | SMT savākšanas un novietošanas mašīna NeoDen4 | Izvēlieties un novietojiet mašīnu NeoDen K1830 |
Lietojumprogrammu nozare
sadzīves tehnikas nozare, auto elektronikas rūpniecība, enerģētikas nozare, LED rūpniecība, drošība, instrumentu un skaitītāju rūpniecība, sakaru nozare, viedās vadības nozare, interneta lietu un lietu nozare
militārā rūpniecība utt.
Īpaši laba izvēle klientiem, kuri dod priekšroku prototipa projektam kā starta ierīcei. Ja jums ir nepieciešams, lūdzu, sazinieties ar mums.
Valdes salikšanas standarta procedūra
Solis 1. Lodēšanas printeris
Ievietojiet nelielu lodēšanas pastas gabaliņu uz katra spilventiņa vietā, kur atradīsies sastāvdaļa. Lai šis process būtu ātrāks, virs tāfeles tiek uzlikts trafarets, bet ar metāla slotiņu pār trafaretu iesmērēta pasta.
2. solis. Izvēlieties un novietojiet mašīnu
Kad dēlis ir uzklāts, komponenti jānovieto virsū (to var izdarīt ar roku vai ar mašīnu.). Paņemšanas un novietošanas (PNP) iekārta izmanto vakuumu, lai noņemtu komponentu no lentes gabala, pagrieztu to pareizajā virzienā un pēc tam novietotu uz shēmas plates, kas ir pārklāta ar lodēšanas pastu. Mašīnas iestatīšana, lai izveidotu montāžu, aizņem dažas stundas, taču, kad viss darbojas, tas notiek ļoti ātri.
3. darbība. Atkārtoti izplūst krāsns
Pēc izvēles-un-novietošanas pasta ir jāpārpludina, lai izveidotu cietu lodēšanas savienojumu. Dēļi tiek uzlikti uz konveijera lentes, kas lēnām pārvietojas pa lielu krāsni, pakļaujot dēļus pietiekamam siltumam, lai izkausētu lodmetālu (apmēram 250 grādus!). Plāksnei pārvietojoties pa cepeškrāsni, tā saskaras ar dažādām temperatūras zonām, ļaujot tam sasilt un atdzist kontrolētā ātrumā.
Par mums

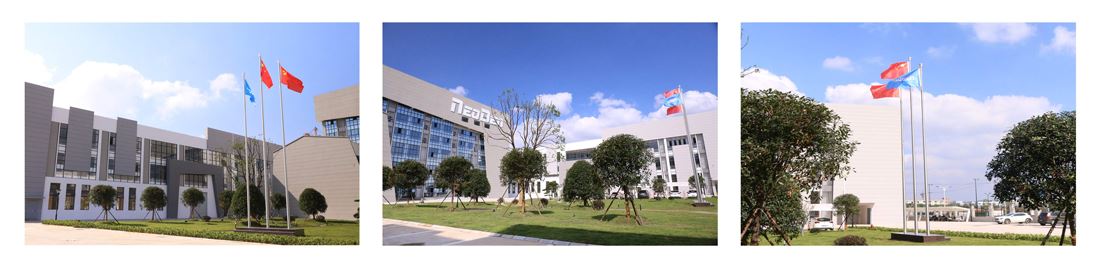

Rūpnīca
NeoDen, kas dibināts 2010. gadā, ir profesionāls ražotājs, kas specializējas SMT savākšanas un novietošanas mašīnās, pārplūdes krāsnī, trafaretu iespiedmašīnā, SMT ražošanas līnijā un citos SMT produktos. mēs esam pārdevuši vairāk nekā 10 000 mašīnu un eksportējuši tās uz vairāk nekā 130 valstīm visā pasaulē, izveidojot labu reputāciju tirgū. Mūsu globālajā ekosistēmā mēs sadarbojamies ar savu labāko partneri, lai nodrošinātu ciešāku pārdošanas pakalpojumu, augstu profesionālu un efektīvu tehnisko atbalstu.
Sertifikācija
Izstāde
FAQ
Q1: Vai esat tirdzniecības uzņēmums vai ražotājs?
A: Mēs esam profesionāls ražotājs, kas specializējas SMT iekārtās, savākšanas un novietošanas mašīnās, reflow krāsnī, ekrāna printerī, SMT ražošanas līnijā un citos SMT produktos.
Q2: kādus produktus jūs pārdodat?
A: Mūsu uzņēmums nodarbojas ar šādiem produktiem:
SMT aprīkojums
SMT piederumi: Padevēji, Padevēju daļas
SMT sprauslas, sprauslu tīrīšanas mašīna, sprauslu filtrs
Q3: Kā es varu nopirkt mašīnu no jums?
A: (1) Sazinieties ar mums tiešsaistē vai pa e-pastu-.
(2) Apspriediet un apstipriniet galīgo cenu, piegādi, maksājuma veidu un citus noteikumus.
(3) Nosūtiet jums perfroma rēķinu un apstipriniet pasūtījumu.
(4) Veiciet maksājumu saskaņā ar proforma nvoice norādīto metodi.
(5) Mēs sagatavojam jūsu pasūtījumu proforma rēķina izteiksmē pēc pilna maksājuma apstiprināšanas. Un 100% kvalitātes pārbaude pirms nosūtīšanas.
(6) Nosūtiet pasūtījumu ar eksprespasta vai gaisa vai jūras starpniecību.
Ja jums ir nepieciešams, lūdzu, sazinieties ar mums!
