NeoDen4 izvēles un novietošanas automātika
■ Izvietojuma līmenis līdz 4000 CPH
■ Mazākais izmērs no 0201 līdz lielākajam izmēram TQFP240
■ Padeves ietilpība 48 gab. Padevēji
NeoDen4 ir izstrādāts, lai apmierinātu prasības pēc augstas precizitātes, lielas ietilpības, stabilas veiktspējas un zemām izmaksām. Tā zemās izmaksas padara to par lielisku izrāvienu maziem un vidējiem{2}}uzņēmumiem ar ierobežotu budžetu.
Ierīcei ir viegls korpuss un tā aizņem nelielu platību. Tam ir lietotājam-draudzīgs interfeiss, kuram nav nepieciešams profesionāls SMT inženieris, tādēļ tā ir sākuma-līmeņa ierīce. Tas padara to īpaši piemērotu laboratorijas pētījumiem un izstrādei, paraugiem un prototipu veidošanai.
Product Details ofNeoDen4 izvēles un novietošanas automātika
NeoDen 4 SMD placer ieviešana
NeoDen4 ir 4 galvām darbvirsmas Pick and Place mašīna ar redzes sistēmu. Kā profesionāls PnP iekārtu dizainers un izstrādātājs NeoDen ir veicis pētījumus SMT nozarē kopš 2010. gada. NeoDen4 ir aprīkots ar divām kamerām, auto sliedēm, automātiskajiem elektroniskajiem padevējiem un 4 izvietošanas galviņām. Tas spēj apstrādāt tādus komponentus kā 0201, BGA un QFN. NeoDen4 ir labākā izvēle, lai apmierinātu visas prasības attiecībā uz augstu precizitāti, lielu ietilpību, stabilu veiktspēju un zemām izmaksām.
NeoDen4, 4. paaudzes NeoDen Tech pacelšanas un novietošanas mašīna, tika izstrādāta neatkarīgi un izstrādāta ar patentiem un CE sertifikātu.
Kāpēc izvēlēties NeoDen4 Pick and Place mašīnu?
【Augsta precizitāte un ietilpība】NeoDen4 ir izstrādāts, lai apmierinātu prasības pēc augstas precizitātes, lielas ietilpības, stabilas veiktspējas un zemām izmaksām. Rūpnīcas testa apstākļos izvietošanas ātrums ir 4000 CPH ar ieslēgtu redzi un 7500 CPH ar izslēgtu redzi. Tā zemās izmaksas padara to par lielisku izrāvienu maziem un vidējiem{7}}uzņēmumiem ar ierobežotu budžetu.
【Advanced Vision System】Iekārta ir aprīkota ar augšup-skata un lejup-skata kameru, kas izmanto patentētu attēla kropļojumu apstrādes algoritmu, lai vienlaikus identificētu un kalibrētu dažādus komponentus. Tas ievērojami uzlabo komponentu izvietojuma precizitāti no 0201 līdz BGA.
【Atbalsts gariem dēļiem】NeoDen neatkarīgi izstrādātās uz{0}}līnijas dubultās sliedes nodrošina nepārtrauktu automātisku dēļu padevi. Šī funkcija kopā ar Mark point relocated tehnoloģiju ļauj iekārtai viegli uzstādīt garus dēļus un garas LED sloksnes līdz 1,5 m.
【Daudzpusīga komponentu apstrāde】NeoDen4 var apstrādāt plašu komponentu klāstu, sākot no mazākā izmēra 0201 līdz lielākajam izmēram TQFP240. Tajā var viegli uzstādīt augstas-precizitātes komponentus, piemēram, BGA un QFN, kā arī nepāra-formas komponentus.
【Lietotājam{0}}draudzīgs un kompakts dizains】Ierīcei ir viegls korpuss un tā aizņem nelielu platību. Tam ir lietotājam-draudzīgs interfeiss, kuram nav nepieciešams profesionāls SMT inženieris, tādēļ tā ir sākuma-līmeņa ierīce. Tas padara to īpaši piemērotu laboratorijas pētījumiem un izstrādei, paraugiem un prototipu veidošanai.
【Mūža tehniskais atbalsts】Iekārta atbalsta attālos sistēmas jauninājumus, un NeoDen nodrošina mūža-tehnisko apkalpošanu un sistēmas jaunināšanu bez maksas. Uzņēmums piedāvā 2 gadu garantiju, un tajā ir 14 profesionālu inženieru komanda, kas nodrošina tiešsaistes jautājumu/atbilžu un problēmu novēršanas atbalstu.
NeoDen4 mikroshēmas stiprinājuma specifikācija
| Produkta nosaukums | NeoDen4 mikroshēmu stiprinājums | Padevēji | 48gab |
| Mašīnas stils | Viens portāls ar 4 galvām |
Vidējā darba jaudar |
220V/160W |
| Izvietojuma līmenis | 4000 CPH | Komponentu diapazons | Mazākais izmērs: 0201 |
| Ārējā dimensija | L 680 * W 870 * A 460 mm | Lielākais izmērs: TQFP240 | |
| Maksimālais piemērojamais PCB | 310mm * 1200mm | Maksimālais augstums: 5 mm |
sMT montāžas mašīnaSīkāka informācija
Četras sprauslas
Var uzstādīt jebkura izmēra sprauslu
Izstrādāts piekārtā, pilnībā simetriskā veidā
Uzstādiet vienlaikus ar 360 grādiem
Auto sliedes
A. Atbalsts tiešā savienojumam ar parasto konveijeru.
B. Iestatiet barošanas pozīciju jebkurā vietā.
C. Viegli uzmontējiet garus dēļus.

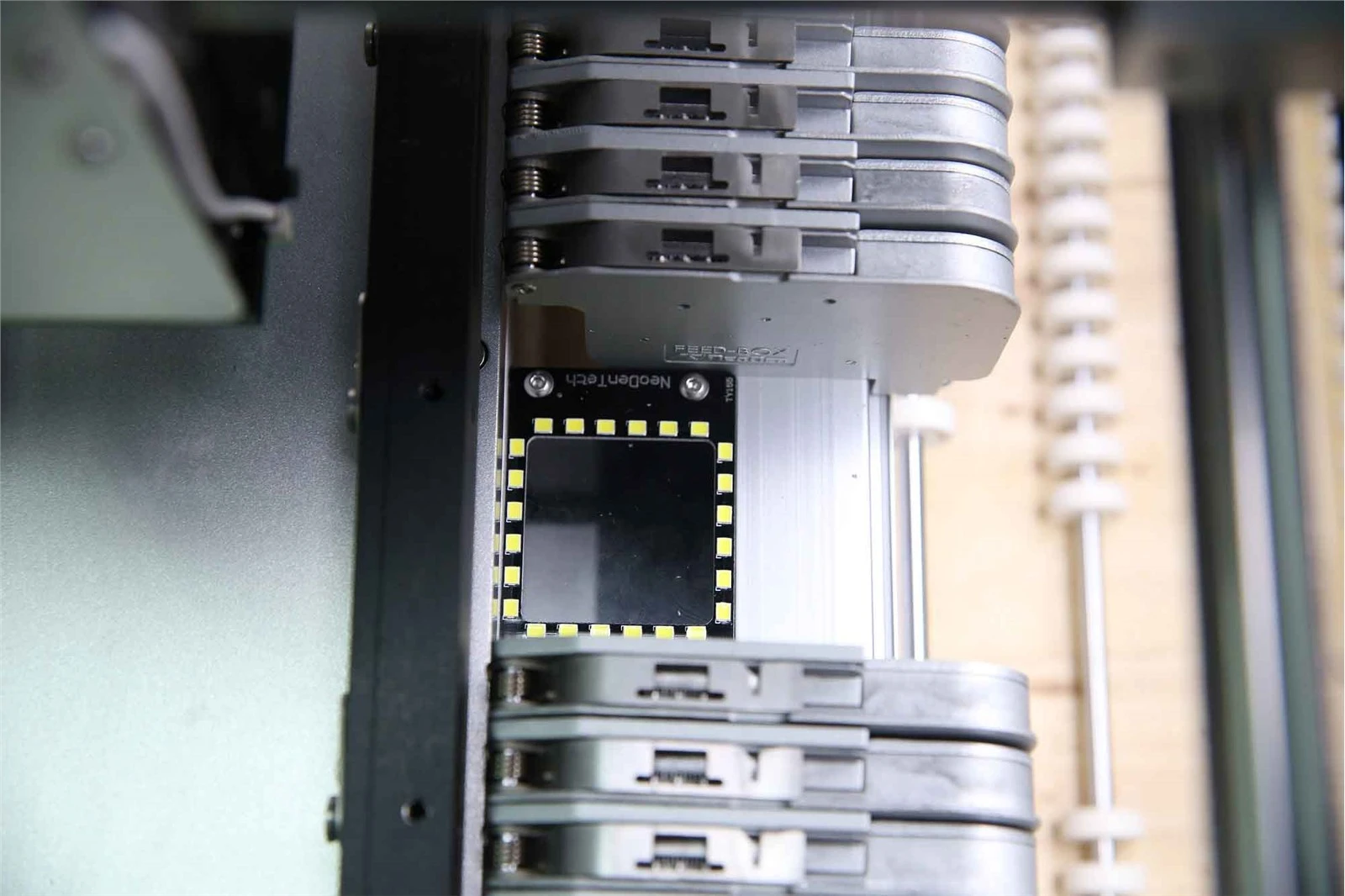

Redzes sistēma
(skatoties uz augšu-un uz leju-skatoties kameru)
Aprīkot ar ātrgaitas nozares CCD kamerām
Ļoti uzlabota izvietojuma precizitāte no 0201 līdz BGA
Elektroniskie padevēji
8 mm lentes-un -spolu padevēji
Pieņem barošanas kļūdu labošanas tehniku
rokturis līdz 5 atsevišķām caurulēm
sMT montāžas mašīna Iepakojums
Mūsu pakalpojums
1. Profesionālāks serviss PNP mašīnu jomā
2. Labākas ražošanas iespējas
3. Izvēlēties dažādus maksājuma termiņus: T / T, Western Union, L / C, Paypal
4. Augsta kvalitāte / drošs materiāls / konkurētspējīga cena
5. pieejams neliels pasūtījums
6. Ātra atbilde
7. Drošāks un ātrāks transports
NeoDen4 SMT montāžas mašīnas video
Nodrošiniet vienas -stop SMT montāžas ražošanas līniju
Par mums
rūpnīca
Īsi fakti par NeoDen
① Izveidota 2010. gadā, 200+ darbinieki, 8000+ kv.m. rūpnīca.
② NeoDen produkti: Smart sērijas PNP iekārta, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, reflow krāsns IN6, IN12, Lodēšanas pastas printeris FP2636, PM3.
③ Veiksmīgi 10000+ klienti visā pasaulē.
④ 30+ Globālie aģenti Āzijā, Eiropā, Amerikā, Okeānijā un Āfrikā.
⑤ Pētniecības un attīstības centrs: 3 pētniecības un attīstības nodaļas ar 25+ profesionāliem pētniecības un attīstības inženieriem.
⑥ Iekļauts CE sarakstā un saņēmis 50+ patentu.
30+ kvalitātes kontroles un tehniskā atbalsta inženieri, 15+ augstākā līmeņa starptautiskie pārdošanas apjomi, klientu savlaicīga atbilde 8 stundu laikā, profesionālu risinājumu nodrošināšana 24 stundu laikā.
sertifikācija
izstāde
Cita ražošanas līnija jūsu izvēlei
Ja jums ir nepieciešams, lūdzu, sazinieties ar mums!
FAQ
J: Kādus komponentus var lietot NeoDen4PCB komponentu izvietošanas mašīnarokturis?
A: NeoDen4 atbalsta komponentus, tostarp 0201, BGA, QFN un LED sloksnes 0,8 m / 1,2 m / 1,5 m garumā.
Tas apstrādā komponentu izmērus no 0201 līdz TQFP240 ar maksimālo augstumu 5 mm.
J: Kas ir iekļauts padevēja ietilpībā?
- 48 x 8 mm lentes ruļļu padevēji
- 5 x vibrācijas padevēji
- 5 x IC paplātes padevēji
J: Kam ir piemērota NeoDen4 LED mikroshēmu montāžas mašīna?
A: NeoDen4 ir ideāli piemērots maza un vidēja mēroga{1}}ražošanas līnijām, laboratorijām, prototipu izstrādes centriem un budžeta{2}}uzņēmumiem, kuriem nepieciešama augsta precizitāte bez roku darba.
J: Vai NeoDen4 SMT iekārta atbalsta komponentus ar 12 mm augstumu?
A: NeoDen4 ir paredzēts, lai apstrādātu sastāvdaļas, kuru augstums nepārsniedz 5 mm.
Augstākām sastāvdaļām mēs iesakām NeoDen9 modeli.
J: Vai NeoDen4 ir tiešsaistes mašīna ar sliedi?
A: Jā, NeoDen4 ir pieejams divās versijās:
Ar iekšējo sliedi (pilnībā automatizētām SMT līnijām)
Bez iekšējās sliedes (pus{0}}automātiskai vai atsevišķai darbībai)
Izvēlieties versiju, pamatojoties uz ražošanas prasībām.
NeoDen4 specifikācijaPCB komponentu izvietošanas mašīna
| Produkta nosaukums | NeoDen4 izvēles un novietošanas automātika | Padevēji | 48gab |
| Mašīnas stils | Viens portāls ar 4 galvām |
Vidējā darba jaudar |
220V/160W |
| Izvietojuma līmenis | 4000 CPH | Komponentu diapazons | Mazākais izmērs: 0201 |
| Ārējā dimensija | L 680 * W 870 * A 460 mm | Lielākais izmērs: TQFP240 | |
| Maksimālais piemērojamais PCB | 310mm * 1200mm | Maksimālais augstums: 5 mm |
