NeoDen YY1 Pick and Place Machine
video
NeoDen YY1 Pick and Place Machine

NeoDen YY1 Pick and Place Machine

■ 2 galviņas
■ Izvietošanas ātrums līdz 4000 CPH
■ Izvietojuma precizitāte ±0,02 mm
■ Padevēja ietilpība 52 (visi 8 mm) lentes padevēji

NeoDen YY1 ir augstas-veiktspējas, augstas{2}}precizitātes darbvirsmas izvēles un novietošanas iekārta.
Inteliģentā redze: integrēta neatkarīga augstas{0}}izšķirtspējas ātrgaitas{1}}duālās redzes atpazīšanas sistēma un vakuuma noteikšanas funkcija. Tas atbalsta plašu komponentu diapazonu no 0201 (mazākais izmērs) līdz 18x18 mm (lielākais izmērs).
Non-Stop Production: ietver standarta automātiskās sprauslu maiņas ierīci ar 3 sprauslu ietilpību, kas nodrošina nepārtrauktu izvietošanas procesu.

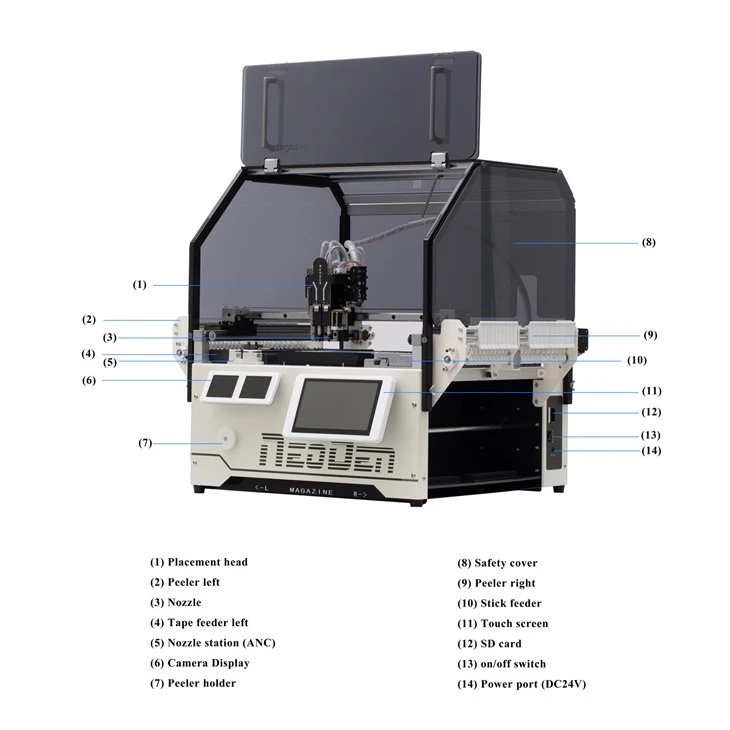

Product Details ofNeoDen YY1 Pick and Place Machine


NeoDen YY1 Mini SMT mašīnas ieviešana

SMT pick and place machine ir sava veida automatizēta SMT iekārta, ko izmanto elektronisko komponentu ielīmēšanai uz PCB.

Kamera atpazīst komponenta pozīciju un virzienu, automātiski satver komponentu un ielīmē to uz PCB.

2 galvu SMT montāžas mašīna galvenokārt tiek izmantota pētniecības un attīstības prototipēšanai un mazai SMT ražošanas līnijai.

Nelielā galda savākšanas un novietošanas mašīna ir viegli lietojama un viegli iedarbināma, kas uzlabo pētniecības un attīstības produktivitāti un samazina izmaksas.



Kāpēc NeoDen YY1 ir labākais sākuma{1}}līmeņa SMT stiprinājums?

  • Samaziniet lietotāja zemās izmaksas un stabilu produkta veiktspēju- Jaunizveidotie padevēji, atbalstiet dažāda izmēra padevēju elastīgo attiecību.
  • Draudzīgs interfeiss, vienkāršs un viegli iedarbināms- Jaunizstrādāta programmatūras operētājsistēma, vizualizācijas programmēšana un montāža.
  • Vienkārša apkope- Produktu līnijas dizains ir vienkāršs un skaidrs, ar vienu-plates augstu integrāciju.
  • Automātiskais SMT sūkšanas sprauslu mainītājs, elastīga vairāku sūkšanas sprauslu pārslēgšana.





NeoDen YY1 mini Pick and Place Machine video





NeoDen YY1 īpašības

1. Neatkarīgas augstas{0}}izšķirtspējas un ātrgaitas{1}}duālās redzes atpazīšanas sistēmas, kā arī divas kameras reāllaikā{2}} parāda darba statusu.

2. NeoDne YY1 atbalsta lielapjoma komponentu padevēju, sloksņu padevēju un IC paplātes padevēju.

3. Jaunizveidota programmatūras sistēma un lietotāja saskarne vizuālai programmēšanai un izvietošanai, kas ļauj ātri programmēt iekārtā, draudzīgu saskarni un vienkāršu darbību.

4. Darbojas gandrīz-perfektā klusuma režīmā, padarot to par videi draudzīgu un nepiesārņojošu-izņemšanas un novietošanas iekārtu.



mini sMT mašīnas specifikācija

Produkta nosaukums NeoDen YY1 Sprauslas maiņas jauda 3 sprauslas
Mašīnas stils

Viens portāls ar 2 galvām

Komponentu diapazons Mazākais izmērs: 0201

Izvietojuma līmenis

Redzēšana ieslēgta: 3000 CPH

Lielākais izmērs: 18*18mm
Redzes izslēgšana: 4000 CPH Maksimālais augstums: 12 mm

Padevēja jauda

Lentes padevējs: 52 (visi 8 mm)

Rotācija ±180 grādi

Kātu padevējs: 4

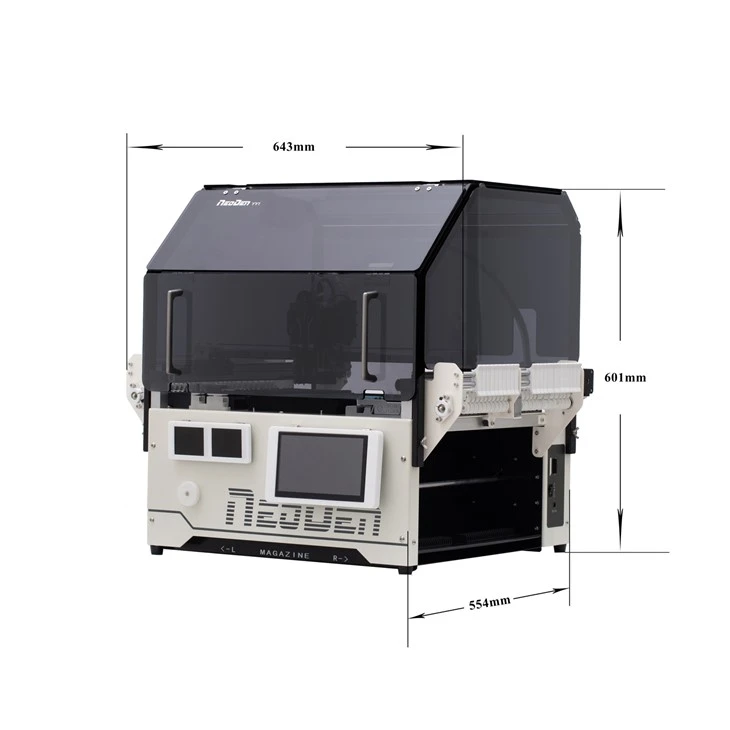

Ārējie izmēri Mašīnas izmērs: 643(G)x530(P)x601(H)mm

Elastīgs padevējs: 28

Iepakojuma izmērs: 700(G)x580(W)x585(H) mm (koka kaste)

Lielapjoma padevējs: 19

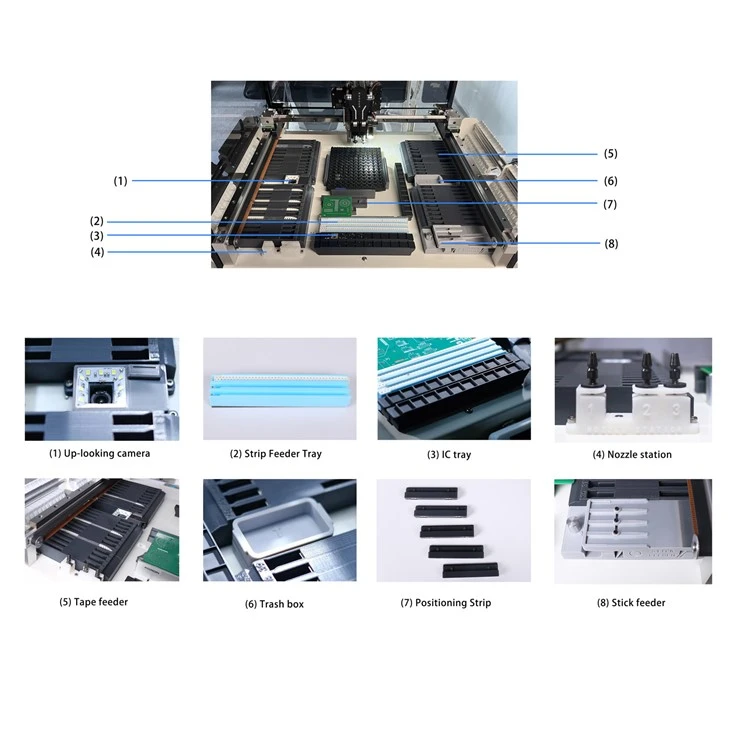

darbvirsmas izvēles un novietošanas mašīnaSīkāka informācija

desktop pick and place machine Feeder

Spēcīgi žurnāli

Mazs izmērs ar jaudīgiem žurnāliem un jaunizveidotiem lentes padevējiem, lai elastīgi atbalstītu lielu lentes ruļļu konfigurāciju,viegli uzstādīt un ērti nomainīt lentes ruļļus.

NeoDen YY1 Brand new patented peeling gadget

Pilnīgi jauns patentēts pīlinga sīkrīks

To ir viegli uzstādīt un elastīgi noņemt.

Tam nav jāsavāc izlietotā plēve.

Tas atrisina nestabilitātes un kompensācijas problēmu.

NeoDen YY1 touch screen

Lietotājam draudzīgs skārienekrāns

Tam ir augstas{0}}izšķirtspējas kapacitatīvs skārienekrāns,

ko var regulēt uz augšu un uz leju, lai apmierinātu dažādu skata leņķu vajadzības.



benchtop pick and place machine

Vakuuma noteikšana un{0}}reāllaika displejs

Aprīkots ar vakuuma noteikšanas funkciju, var elastīgi iestatīt standarta vakuuma noteikšanas vērtības uz novietošanas galvas, visu informāciju var parādīt vizuāli.

benchtop pick and place machine vision system

Divkāršās redzamības sistēma ar iebūvētu{0}}IC

Neatkarīgas augstas{0}}izšķirtspējas un ātrgaitas{1}}duālās redzes atpazīšanas sistēmas, kā arī divas kameras reāllaikā{2}} parāda darba statusu.

NeoDen YY1 Auto nozzle changer

Automātiskais sprauslu mainītājs

Tam ir 3 sprauslu nomaiņas sprauslas, kas nodrošina maksimālu sprauslu optimālumu un nodrošina augstāku ražošanas nepārtrauktību.



Mūsu priekšrocības

Sniedziet produkta instrukcijas.

YouTube video pamācības.

Pieredzējuši pēc{0}}pārdošanas tehniķi, 24 stundu tiešsaistes pakalpojums.

Ar mūsu pašu fabriku un vairāk nekā 10 gadu pieredzi SMT nozarē un PNP mašīnā.

Mēs varam nodrošināt klientiem visrentablākos{0}}produktus.



NeoDen YY1 klienta futrālis

Klientu atsauksmes|Laboratorijas un aparatūras prototipu iestatīšana

"Ļoti iespaidīga iekārta": budžeta{0}}draudzīgs un kompakts SMT risinājums

"Esmu ļoti pārsteigts un priecīgs par mašīnu ne tikai pieejamās cenas un lieliskā dizaina dēļ, bet arī kompaktuma dēļ, kaut arī daudzo padevēju... Tā tomēr ir *ļoti* iespaidīga mašīna!"

Izceltās funkcijas:Augsta izmaksu-veiktspējas attiecība, vietu-taupa kompakta platība, vairāku-padevēju ietilpība un nevainojama galddatora PCB montāžas iestatīšana.

NeoDen YY1 Desktop Pick and Place Machine Setup on Customer Electronics Lab Workbench
Customer Feedback Email on NeoDen YY1 Desktop Pick and Place Machine for PCB Prototyping
Lietotāju atsauksmes|Lab R&D un PCB prototipu veidošana

"Lielisks ieguldījums laboratorijas prototipēšanai un nelielai ražošanai"

"Mēs izmantojam iekārtu, lai saliktu prototipu PCB, ko izstrādājam savās laboratorijās... tas ir mazs un ērts... labs ieguldījums prototipu izstrādei un nelielai ražošanai."

Lietojumprogrammas fokuss:Mājas laboratorijas prototipu montāža-, kompakts telpas dizains un izmaksu-efektīva mazo sēriju ražošana.

Customer Review Email Praising NeoDen YY1 as #1 Table-top Pick and Place Machine
Tirgus apskats|Desktop SMT Mounter atpazīšana

"Joprojām #1 no tabulas-populārākajiem SMT modeļiem"

"Vakar mēs saņēmām YY1, un tas izskatās brīnišķīgi!... Jūs to paveicāt, kā saka, jūs joprojām esat 1. vieta no populārākajiem modeļiem!

Galvenās iezīmes:Izcils rūpnieciskais dizains, optimizēta sākuma-līmeņa veiktspēja un augstākās-līmeņa tabulas-augstākās montāžas ierīces.



Par NeoDen


Rūpnīca

neoden factory
neoden factory
neoden factory

sertifikācija


neoden certification


izstāde

neoden exhibition
neoden exhibition
SMT machine exhibition
neoden exhibition
neoden exhibition
neoden exhibition



NeoDen YY1 sMT Mounter mašīnas pielietojums

Galddatoriem paredzētajām izvēles un novietošanas mašīnām ir svarīga loma prototipu izstrādē un maza mēroga{0}}izmēģinājuma ražošanā. To elastība, zemās izmaksas un vienkāršā darbība padara tos ideāli piemērotus pētniecības organizācijām, jaunizveidotiem uzņēmumiem, elektronikas studijām, kā arī privātpersonām un komandām, kurām ātri jāatkārto dizaina risinājumi.

Piemērojamie lauki

1. Elektronisko izstrādājumu prototipu izstrāde pētniecības un attīstības stadijā

Produkta izstrādes sākumposmā inženieriem ātri jāpārbauda shēmas projektēšanas iespējamība un jāizgatavo neliels skaits funkcionālu prototipu. Konfigurējot nelielu zemu izmaksu savākšanas un novietošanas mašīnu vai prototipa prototipu SMT montāžas līniju, var uzlabot efektivitāti un saīsināt izstrādes ciklu.

2. Izglītība un akadēmiskā pētniecība

Koledžas un pētniecības iestādes savās laboratorijās bieži izmanto mazo pick and place mašīnu SMT procesa mācīšanai, eksperimentālai PCB ražošanai un zinātnisko pētījumu projektu prototipu pārbaudei. Tie nodrošina praktisku-prakses platformu un palīdz studentiem un pētniekiem apgūt virsmas montāžas tehnoloģiju.

3. Makernieki un hobiji

privātpersonām un mazām komandām, kas nodarbojas ar novatorisku elektronisko produktu izstrādi, darbvirsmas izņemšanas un ievietošanas iekārtas konfigurēšana, lai tās varētu pabeigt-pašā nelielā sērijā, augsta-blīvuma PCB montāžā, samazinot atkarību no ārējās apstrādes rūpnīcas, lai aizsargātu viņu intelektuālā īpašuma tiesības.

4. Medicīnas iekārtas, rūpnieciskā kontrole, kosmosa un citas jomas

Galddatora savākšanas un ievietošanas mašīnu var izmantot nelielu partiju, vairāku{0}}sugu PCBA ražošanai, lai apmierinātu pielāgošanas pieprasījumu.

5. Elektronikas remonts un pārstrāde

Laboratorijā vai remonta stacijā mini pick and place mašīnu var izmantot sarežģītu elektronisko iekārtu remontam un komponentu nomaiņai. Īpaši smalka soļa mikroshēmām ir īpaši svarīgi konfigurēt YY1.



Ja jums ir nepieciešams, lūdzu, nevilcinieties nosūtīt savu pieprasījumu.

FAQ

J: Kādus komponentus NeoDen YY1 mini var izvēlēties un novietot mašīnu?

A: NeoDen YY1 atbalsta komponentus no 0201 līdz 18x18 mm IC (maksimālais augstums: 12 mm), tostarp lentes, lielapjoma un lentes komponentus.

J: Kādas ir NeoDen YY1 galda mašīnas galvenās iezīmes?

  • Automātiskais sprauslu mainītājs
  • Dubultā redzamības sistēma augstai izvietojuma precizitātei
  • Vizuālā programmēšana
  • Skārienekrāna interfeiss
  • Izvietošanas ātrums: 3000 CPH (redze ieslēgta) / 4000 CPH (redze izslēgta)
  • Precizitāte: ±0,02 mm
  • Atbalsta PCB izmērus līdz 350 x 249 mm (dubultās -sānu padeves)

J: Kāds ir NeoDen YY1 garantijas periods?

A: Visām savākšanas un novietošanas mašīnām ir 2 gadu garantija.

Šajā periodā, ja rodas kāda problēma, mēs nodrošinām risinājumus 1–2 stundu laikā, izmantojot e-pastu vai tiešsaistes atbalstu.

Rezerves daļas tiks piegādātas bez maksas, izmantojot DHL. Mūsu pēc-pārdošanas komanda ir pieejama gan darba dienās, gan svētku dienās.

J: Es pirmo reizi izmantoju SMT iekārtu{0}}Vai ir viegli darboties?

A: Mēs saprotam, ka iemācīties lietot jaunu mašīnu var būt izaicinājums. Lai palīdzētu jums sākt darbu, mēs piedāvājam:

  • Lietotāja rokasgrāmata angļu valodā
  • Ceļveža video
  • E-pasta un WhatsApp atbalsts{0}}reāllaika palīdzībai

Lielākā daļa klientu operāciju spēj apgūt 1–3 dienu laikā.

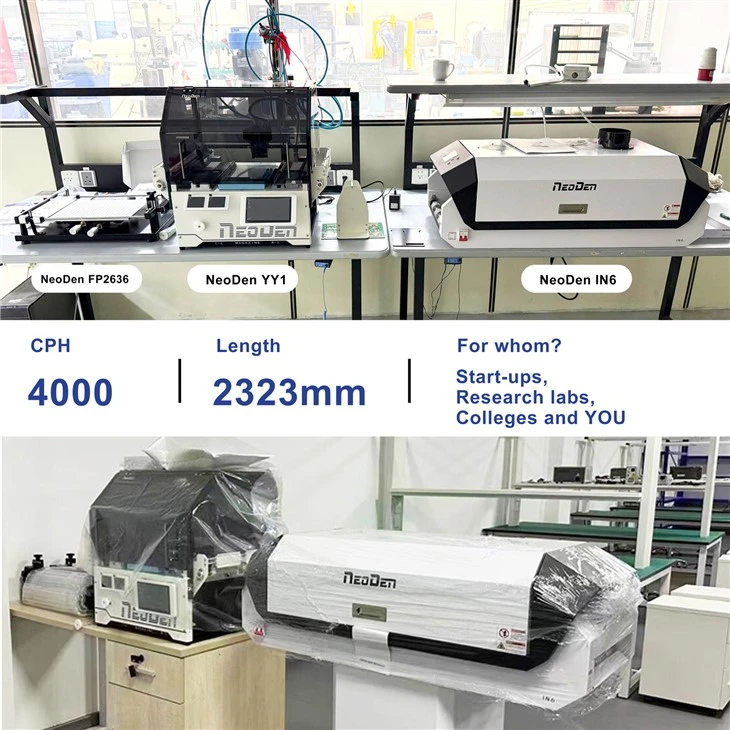

Cita SMT ražošanas līnija jūsu izvēlei



NeoDen4 SMT assembly line



NeoDen K1830 SMT production line



NeoDen YY1 SMT Mounter mašīnas specifikācija



Produkta nosaukums NeoDen YY1 SMT montāžas iekārta Sprauslas maiņas jauda 3 sprauslas
Mašīnas stils

Viens portāls ar 2 galvām

Komponentu diapazons Mazākais izmērs: 0201

Izvietojuma līmenis

Redzēšana ieslēgta: 3000 CPH

Lielākais izmērs: 18*18mm
Redzes izslēgšana: 4000 CPH Maksimālais augstums: 12 mm

Padevēja jauda

Lentes padevējs: 52 (visi 8 mm)

Rotācija ±180 grādi

Kātu padevējs: 4

Ārējie izmēri Mašīnas izmērs: 643(G)x530(P)x601(H)mm

Elastīgs padevējs: 28

Iepakojuma izmērs: 700(G)x580(W)x585(H) mm (koka kaste)

Lielapjoma padevējs: 19
