NeoDen N10P SMT mašīna
Lentes ruļļu padevēju skaits: 80 (Yamaha elektriskā/pneimatiskā)
Izvietojuma laukums: 1500mm * 450mm
Garantija: 2 gadi
Nosūtīt pieprasījumu
Product Details ofNeoDen N10P SMT mašīna
NeoDen N10P SMT mašīnas video
NeoDen N10P Pick and Place Machine apraksts
NeoDen N10P savākšanas un novietošanas iekārta ir augstas-veiktspējas, viegli-lietojama-un stabila savākšanas un novietošanas iekārta, kuras pamatā ir oriģinālais NeoDen10.
Ievietošanas galviņa ir aprīkota ar 8 neatkarīgām sprauslām, ar kurām var sasniegt lielu-ātrumu novietošanu ar vienlaicīgu pacelšanu, kā arī maksimālais novietošanas ātrums var sasniegt 20 000 CPH.
Tas ir aprīkots ar 39 caurumu pilnībā automātisku sprauslu nomaiņas ierīci. Tajā pašā laikā tas var uzstādīt lielu padeves ietilpību līdz pat 80 lentes padevējiem.
Tas izmanto importētu servo piedziņu ar slīpēšanas skrūvju konfigurāciju, lai lielā mērā nodrošinātu izvietojuma stabilitāti un atkārtotu izvietojuma precizitāti.
Tā ir rentabla{0}}izvietošanas iekārta, uz kuru varat paļauties.
NeoDen N10P specifikācija
| Galvas skaits | 8 | Ātrums | 20 000 CPH (maks.) |
| Pozīcijas precizitāte | ±0,01 mm | Kameras konfigurācija | Divu marķējumu kamera + priekšējā lidojošā kamera + IC kamera |
| Komponentu diapazons | Lidojoša kamera: 0201- 22 mm x 22 mm | PCB izmērs | Min.: 50x50 mm |
| IC kamera: 0201- 40 mm x 40 mm | Maks.: 450 * 1500 mm (bez IC paplātes) | ||
| Maksimālais augstums: 16 mm | 395 * 1500 mm (ar IC paliktni) | ||
| PCB biezums | 0,2 mm-3,5 mm | Padevēja jauda | Lente un spole: 80 gab (33 priekšējie+ 47 aizmugurējie) |
| Automātiska sprauslu maiņa | Jā | IC paplāte: 1 | |
| Jauda | 600 W, vienfāzes, 220 V/110 V, 50 Hz/60 Hz | Gaisa avots | 0,6 Mpa–0,8 Mpa |
| Plūsmas ātrums | 37 l/min | Svars | 1000 kg |
| Izmērs | 1289x1254x1386 mm | Iepakojuma izmērs | 1320x1290x1456 mm |
Augstās gaismas

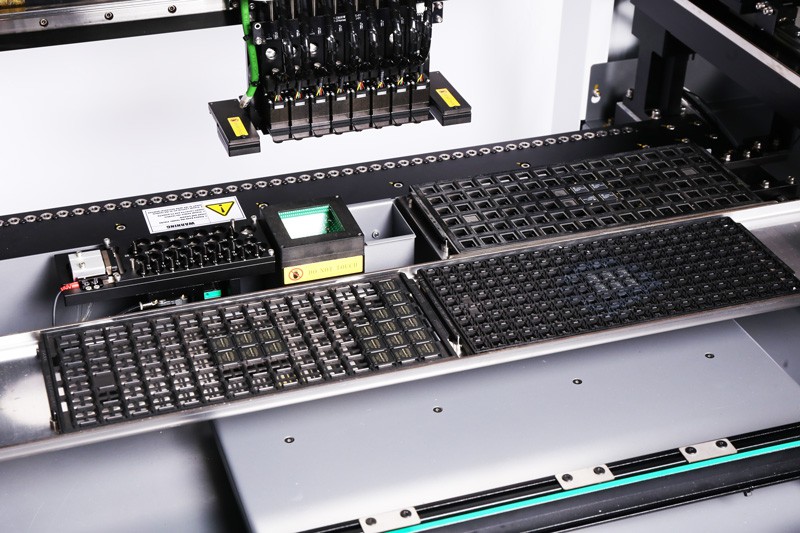

8 novietošanas galviņas
8 galviņas ar pilnībā slēgtas -cilpas vadības sistēmas atbalstu, lai vienlaicīgi uzņemtu komponentus ar maksimālo ātrumu 20 000 CPH.
Tape Reel Padevēji
Atbalsta 80 lentes padevējus, 20 nūju padevējus un 60 paplātes padevējus, kas nodrošina. Ļauj jaukti izmantot elektriskos un pneimatiskos padevējus vienā padeves pamatnē.
Pašu-izstrādāta lidojoša kamera
Priekšpusē un aizmugurē ar 2 ceturtās paaudzes ātrgaitas lidojošu kameru atpazīšanas sistēmām, US ON sensoriem, 28 mm rūpniecisko objektīvu lidojošiem kadriem un augstas precizitātes atpazīšanai.
Sprauslu stacija
Automātiska sprauslu maiņas funkcija ar
39 bedrītes ievērojami palielina izvietošanas ātrumu un elastību, samazina darba apjomu.
Automātiskā sprauslas augstuma kalibrēšana
Automātiska sprauslas augstuma kalibrēšana, var efektīvi izmantot darbaspēku.
Gaisa spiediena automātiskā pārbaude
Nenormāls gaisa spiediens izraisa novietošanas pauzi, lai novērstu iespējamos bojājumus un materiālu izšķērdēšanu.
Mūsu pakalpojums
Mums ir labas iespējas ne tikai nodrošināt jums augstas kvalitātes PnP iekārtu, bet arī lielisku pēcpārdošanas servisu.
Labi{0}}apmācīti inženieri sniegs jums jebkādu tehnisko atbalstu.
10 inženieri, jaudīga pēc-pārdošanas servisa komanda, var atbildēt uz klientu vaicājumiem 8 stundu laikā.
Profesionālus risinājumus var piedāvāt 24 stundu laikā gan darba, gan svētku dienās.
Ja jums ir nepieciešams, lūdzu, sazinieties ar mums, lai iegūtu vairāk informācijas.
Par mums
rūpnīca
sertifikācija
izstāde
Cita ražošanas līnija jūsu izvēlei
Ja jums ir nepieciešams, lūdzu, nevilcinieties nosūtīt savu pieprasījumu.
FAQ
Q1. Ar kādām sastāvdaļām NeoDen N10P automatizētā atlase un novietošana var tikt galā?
A. Lidojoša kamera: atbalsta komponentus no 0201 līdz 22 x 22 mm
IC kamera: apstrādā IC no 0201 līdz 40 x 40 mm (maksimālais augstums: 16 mm)
Q2. Kāds ir NeoDen N10P SMT iekārtas izvietošanas ātrums?
A.Maksimālais izvietošanas ātrums: 20 000 CPH ar 8 galvām slēgtā-cilpas vadībā.
Q3. Kas ir iekļauts padevēja ietilpībā?
A. Līdz 80 lentes padevējiem (33 priekšējie + 47 aizmugurē)
Atbalsta jauktās elektriskās un pneimatiskās padeves
Papildu atbalsts līdz 20 nūju padevējiem vai 60 paplāšu padevējiem
Q4. Kādas ir NeoDen N10P SMT iekārtas galvenās funkcijas?
A. Automātisks sprauslu mainītājs ar 39 spraugām, lai uzlabotu efektivitāti
Trīskāršās redzamības sistēma: Mark kamera + Lidojoša kamera + IC kamera
Augstas-precizitātes izlīdzināšana ar ±0,01 mm precizitāti
Sprauslu gaisa spiediena kontrole, lai novērstu kļūdas un materiālu izšķērdēšanu
Atbalsta PCB līdz 1500 mm garumā ar izvēles pagarinātāju
Q5. Kādu PCB izmēru diapazonu atbalsta NeoDen N10P?
A. Minimālais izmērs: 50 x 50 mm
Maksimums:
Bez IC paliktņa turētāja: 450 x 1500 mm
Ar 1 IC paliktņa turētāju: 395 x 1500 mm
